EUCHIPS EUP AD 1H Series 200W Constant Voltage DALI&1-10V Driver
EUCHIPS EUP AD 1H Series 200W Constant Voltage DALI&1-10V Driver
SKU:100200104101
Hindi ma-load ang availability ng pickup
Mga Detalye ng Teknikal:
Datasheet para sa EUP200AD-1H24V-0
Datasheet para sa EUP200AD-1H12V-0

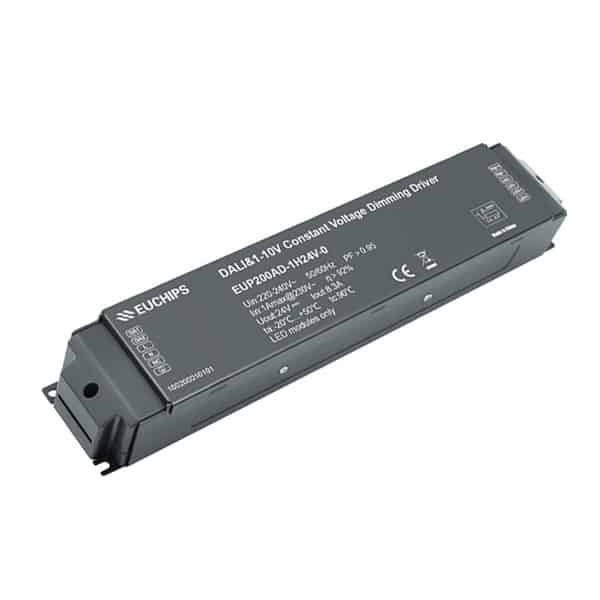

200W 24VDC Constant Voltage DALI&1-10V Driver EUP200AD-1H24V-0
Ang EUP200AD-1H24V-0 ay isang pare-parehong boltahe mode output LED driver. Sumusunod ang driver na ito sa DALI standard protocol na IEC 62386, at nagbibigay ng multiple dimming function (DALI,1-10V active signal ,PWM , adjustable resistance, at Touch DIM) upang makamit ang isang makinis na dimming effect.
Mga tampok
· Single channel pare-pareho ang boltahe output
· Suportahan ang iba't ibang dimming mode（DALI/1-10V aktibong signal/adjustable resistance/PWM/Touch DIM）
· Mataas na hanay ng input boltahe 220VAC ~ 240VAC
· Built-in na aktibong PFC function
· Dimming effect makinis, walang flicker
· Over load proteksyon; Proteksyon ng short circuit
· Angkop para sa panloob na LED lighting application, tulad ng LED strips, spot light, wall washer, at iba pa
Teknikal na Parameter
| Modelo | EUP200AD-1H24V-0 | |
| Input | Kahusayan | ≥90%@230VAC, Buong pagkarga |
| Boltahe | 220VAC-240VAC | |
| Saklaw ng Dalas(Hz) | 50/60Hz | |
| Power Factor | ≥0.95@115VAC, Buong pagkarga | |
| THD(buong pagkarga) | <10%@230VAC, Buong pagkarga | |
| Kasalukuyang AC(max) | 1.1Amax@230VAC | |
| Inrush Current(max) | Malamig na simula,50A(twidth=200us sinusukat sa 50% Ipeak) @230VAC | |
| Output | Kasalukuyan / Boltahe / Power | 8.3A/24VDC/200W |
| R & N (Max) | 3% | |
| Channel | 1 | |
| Katumpakan ng Boltahe | ±5% | |
| Function | Uri ng Pagdidilim | DALI/Touch DIM/1-10V/Adjustable resistance /PWM |
| Dimming Range | 0.1%-100% Dimming to off | |
| Proteksyon | Short circuit | Walang-output, bumabawi pagkatapos maalis ang kundisyon ng fault |
| Over load | Walang-output, bumabawi pagkatapos maalis ang kundisyon ng fault | |
| Kaligtasan at EMC | Surge | LN:1kV; LN-GNG:2KV |
| Makatiis sa Boltahe | I/PO/P: 3000VAC/1min/5mA | |
| DALI Pamantayan | IEC 62386-101: 2014, IEC 62386-102: 2014; IEC 62386-207: 2009, DALI 1.0 | |
| Pamantayang pangkaligtasan | EN61347, GB19510 | |
| EMC Eission | EN50515, EN61000-3-2 | |
| EMC Immunity | EN61000-4-2, 3, 4, 5, 6, 8, 11; EN61547 | |
| Ang iba | Temp. | -20℃~50℃ |
| Temp., Halumigmig | -40℃~85℃, 20-90%RH | |
| tc | 85 ℃ | |
| materyal | metal | |
| Rating ng IP | IP20 | |
| Habang buhay | 50,000h@tc:85℃ | |
| Kundisyon ng Warranty | 5 taon | |
| Lumipat ng Ikot | >25,000 beses | |
| Packing(timbang) | Netong timbang: 860g±5%/PCS; 10PCS/Carton;9.1kg±5%/Carton; Sukat ng karton: 333*268*150mm(L*W*H) | |
| Dimensyon | 310*60*45mm(L*W*H ) | |
200W 12VDC Constant Voltage DALI&1-10V Driver EUP200AD-1H12V-0
Ang EUP200AD-1H12V-0 ay isang pare-parehong boltahe mode output LED driver. Ang driver na ito ay sumusunod sa DALI standard protocol na IEC 62386, at nagbibigay ng maramihang dimming function (DALI, 1-10V aktibong signal, PWM, adjustable resistance, at Touch DIM) upang makamit ang isang makinis na dimming effect.
Mga tampok
· Single channel pare-pareho ang boltahe output
· Suportahan ang iba't ibang dimming mode（DALI/1-10V aktibong signal/adjustable resistance/PWM/Touch DIM）
· Mataas na hanay ng input boltahe 220VAC ~ 240VAC
· Built-in na aktibong PFC function
· Makinis ang dimming effect, walang kurap
· Labis na proteksyon sa temperatura; Overvoltage proteksyon; Proteksyon ng short circuit
· Angkop para sa panloob na LED lighting application, tulad ng LED strips, spot light, wall washer, at iba pa
Teknikal na Parameter
| Modelo | EUP200AD-1H12V-0 | |
| Input | Kahusayan | ≥88.5%@230VAC, Buong pagkarga |
| Boltahe | 220VAC-240VAC | |
| Saklaw ng Dalas(Hz) | 50/60Hz | |
| Power Factor | ≥0.95@115VAC, Buong pagkarga | |
| THD(buong pagkarga) | <10%@230VAC, Buong pagkarga | |
| Kasalukuyang AC(max) | 1.1Amax@230VAC | |
| Inrush Current(max) | Malamig na simula,47A(twidth=440us sinusukat sa 50% Ipeak) @230VAC | |
| Output | Kasalukuyan / Boltahe / Power | 16.6A/12VDC/200W |
| R & N (Max) | 400mVp-p | |
| Channel | 1 | |
| Katumpakan ng Boltahe | ±3% | |
| Function | Uri ng Pagdidilim | DALI/Touch DIM/1-10V/Adjustable resistance /PWM |
| Dimming Range | 0.1%-100% Dimming to off | |
| Proteksyon | Sobrang boltahe | Isara ang output, i-restart upang mabawi dahil tinanggal ang kundisyon ng fault sa loob ng 10s |
| Lampas sa temperatura | Isara ang output, i-restart upang mabawi dahil tinanggal ang kundisyon ng fault sa loob ng 10s | |
| Short circuit | Isara ang output, i-restart upang mabawi dahil tinanggal ang kundisyon ng fault sa loob ng 10s | |
| Kaligtasan at EMC | Surge | LN:1000V LN-GND:2000V |
| Makatiis sa Boltahe | I/PO/P: 3000VAC/1min/5mA | |
| DALI Pamantayan | IEC 62386-101: 2014, IEC 62386-102: 2014; IEC 62386-207: 2009, DALI 1.0 | |
| Pamantayang pangkaligtasan | EN61347, GB19510 | |
| EMC Eission | EN50515, EN61000-3-2 | |
| EMC Immunity | EN61000-4-2, 3, 4, 5, 6, 8, 11; EN61547 | |
| Ang iba | Temp. | -20℃~50℃ |
| Temp., Halumigmig | -40℃~85℃, 20-90%RH | |
| tc | 78 ℃ | |
| materyal | metal | |
| Rating ng IP | IP20 | |
| Habang buhay | 50,000h@tc:78℃ | |
| Kundisyon ng Warranty | 5 taon | |
| Lumipat ng Ikot | >100,000 beses | |
| Packing(timbang) | Netong timbang: 860g±5%/PCS; 10PCS/Carton;9.1kg±5%/Carton; Sukat ng karton: 333*268*150mm(L*W*H) | |
| Dimensyon | 310*60*45mm（L*W*H） | |
