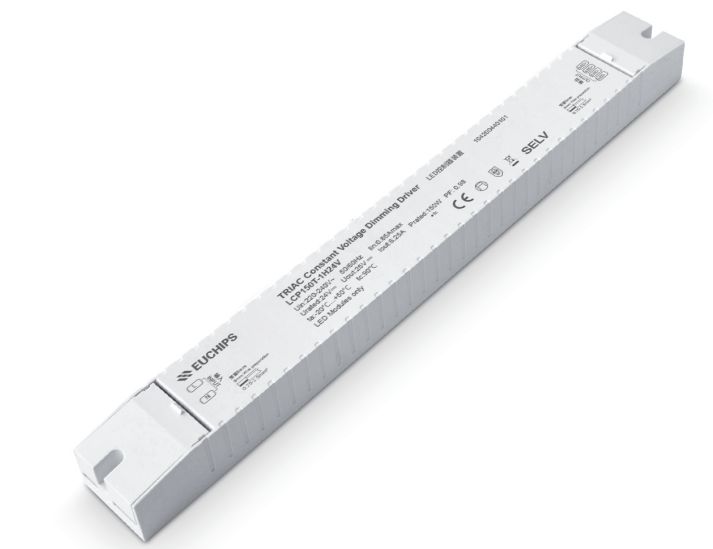

EUCHIPS LCP 1H Series TRIAC Constant Voltage Dimming Driver
EUCHIPS LCP 1H Series TRIAC Constant Voltage Dimming Driver
SKU:104200390101
Regular na presyo
₱2,838.00 PHP
Regular na presyo
₱3,036.00 PHP
Presyo ng pagbebenta
₱2,838.00 PHP
Presyo ng isang piraso
/
per
Ang pagpapadala ay kinakalkula sa pag-checkout.
Hindi ma-load ang availability ng pickup
Mga Detalye ng Teknikal
Datasheet para sa LCP75T-1H12V
Datasheet para sa LCP75T-1H24V
Datasheet para sa LCP150T-1H24V
Paglalarawan:
Ang LCP75T-1H12V ay isang pare-parehong boltahe mode output LED driver. Sinusuportahan ng driver ang leading edge (Triac) at trailing edge (ELV) dimmer, at maaaring maging compatible sa mga system ng iba't ibang brand (Philips, Panasonic, Lutron, Simon, ABB, Bunge, Siemens atbp.) upang makamit ang isang makinis na dimming effect.
Tampok
1. Single-channel constant Voltage output, 6.25A Max.
2. Suportahan ang Leading edge (Triac) at Trailing edge (ELV) Dimmer
3. Dimming range mula 40VAC hanggang 240V AC
4. Dimming effect makinis, walang flicker
5. Mataas na kahusayan: hanggang 87%
6. Higit sa kasalukuyang proteksyon; Proteksyon ng short circuit；Higit sa boltahe
7. Angkop para sa panloob na LED lighting application
Mga Teknikal na Parameter
LCP150T-1H12V
| Modelo | LCP150T-1H12V | ||
| Input | Kahusayan | 88%@220VAC, Buong pagkarga | |
| Boltahe | 220VAC-240VAC | ||
| Dalas | 50/60Hz | ||
| Power Factor | 0.98@230VAC, Buong pagkarga | ||
| Kasalukuyan | 0.85Amax@220VAC, Buong load | ||
| THD | <10%@220VAC, Buong pagkarga | ||
| Dimming Voltage Range | 40-240VAC | ||
| Inrush Current | Malamig na simula, 49.4A@220VAC | ||
| Output | Kasalukuyan/Boltahe/Power | 12.5A/12VDC/150W | |
| Walang boltahe ng output ng load | 13VDC | ||
| Channel | 1 | ||
| Kasalukuyang Pagpaparaya | ±3% | ||
| I-on ang Oras ng Pagkaantala | NA | ||
| Function | Dimming Mode | Triac | ELV |
| Dimming range | 1%-100% | ||
| Proteksyon | Over load | Limitahan ang output sa 110% hanggang 150% ng na-rate na kapangyarihan | |
| Short circuit | Sinok, bumabawi pagkatapos maalis ang kundisyon ng fault | ||
| Sobrang boltahe | Kapag lumampas ang boltahe ng output, bumababa ang kasalukuyang output at, awtomatikong bumabawi kapag nabawasan ang pagkarga. | ||
| Kaligtasan&EMC | Surge | LN:2KV | |
| Makatiis sa Boltahe | I/PO/P: 3000VAC/1min/5mA | ||
| Pamantayang pangkaligtasan | EN61347, GB19510 | ||
| EMI emission | EN55015, EN61000-3-2 | ||
| EMC Immunity | EN61000-4-2, 3, 4, 5, 6, 8, 11; EN61547 | ||
| Ang iba | Temp. | -20℃~50℃ | |
| Imbakan Temp.; Halumigmig | -40℃~85℃, 20-90%RH | ||
| Tc | 90 ℃ | ||
| materyal | PC | ||
| Rating ng IP | IP20 | ||
| Habang buhay | 50,000h@tc:90℃ | ||
| Kundisyon ng Warranty | 5 taon | ||
| Lumipat ng Ikot | >25,000 beses | ||
| Laki ng Pag-iimpake | Netong timbang: 730g±5%/PCS; 25PCS/Carton;19kg±5%/Carton; Sukat ng karton:377*241*196mm(L*W*H) | ||
| Dimensyon | 360*40*32mm（L*W*H） | ||
LCP150T-1H24V
| Modelo | LCP150T-1H24V | ||
| Input | Kahusayan | 89%@220VAC, Buong pagkarga | |
| Boltahe | 220VAC-240VAC | ||
| Dalas | 50/60Hz | ||
| Power Factor | 0.98@230VAC, Buong load | ||
| Kasalukuyan | 0.85Amax@220VAC, Buong load | ||
| THD | <10%@220VAC, Buong pagkarga | ||
| Dimming Voltage Range | 40-240VAC | ||
| Inrush Current | Malamig na simula, 49.4A@220VAC | ||
| Output | Kasalukuyan/Boltahe/Power | 6.25A/24VDC/150W | |
| Walang boltahe ng output ng load | 24VDC±5% | ||
| Channel | 1 | ||
| Kasalukuyang Pagpaparaya | ±3% | ||
| I-on ang Oras ng Pagkaantala | NA | ||
| Function | Dimming Mode | Triac | ELV |
| Dimming range | 1%-100% | ||
| Proteksyon | Over load | Limitahan ang output sa 110% hanggang 150% ng na-rate na kapangyarihan | |
| Short circuit | Sinok, bumabawi pagkatapos maalis ang kundisyon ng fault | ||
| Sobrang boltahe | Kapag lumampas ang boltahe ng output, bumababa ang kasalukuyang output at, awtomatikong bumabawi kapag nabawasan ang pagkarga. | ||
| Kaligtasan&EMC | Surge | LN:2KV | |
| Makatiis sa Boltahe | I/PO/P: 3000VAC/1min/5mA | ||
| Pamantayang pangkaligtasan | EN61347, GB19510 | ||
| EMI emission | EN55015, EN61000-3-2 | ||
| EMC Immunity | EN61000-4-2, 3, 4, 5, 6, 8, 11; EN61547 | ||
| Ang iba | Temp. | -20℃~50℃ | |
| Imbakan Temp.; Halumigmig | -40℃~85℃, 20-90%RH | ||
| Tc | 90 ℃ | ||
| materyal | PC | ||
| Rating ng IP | IP20 | ||
| Habang buhay | 50,000h@tc:90℃ | ||
| Kundisyon ng Warranty | 5 taon | ||
| Lumipat ng Ikot | >25,000 beses | ||
| Laki ng Pag-iimpake | Netong timbang: 730g±5%/PCS; 25PCS/Carton;19kg±5%/Carton; Sukat ng karton:377*241*196mm(L*W*H) | ||
| Dimensyon | 360*40*32mm（L*W*H） | ||
LCP75T-1H12V
| Modelo | LCP75T-1H12V | ||
| Input | Kahusayan | 87%@220VAC, Buong pagkarga | |
| Boltahe | 220VAC-240VAC | ||
| Dalas | 50/60Hz | ||
| Power Factor | >0.98@230VAC, Buong load | ||
| Kasalukuyan | 0.43Amax@230VAC, Buong load | ||
| Dimming Voltage Range | 40-240VAC | ||
| Inrush Current | Malamig na simula, 19.4A(twidth=700us sinusukat sa 50% Ipeak@230VAC | ||
| Output | Kasalukuyan/Boltahe/Power | 6.25A/12VDC/75W | |
| Walang boltahe ng output ng load | 12VDC±5% | ||
| Channel | 1 | ||
| Kasalukuyang Pagpaparaya | ±3% | ||
| I-on ang Oras ng Pagkaantala | <1s, sa 230Vac | ||
| Function | Dimming Mode | Triac | ELV |
| Proteksyon | Higit sa Boltahe | Kapag lumampas ang boltahe ng output, bumababa ang kasalukuyang output at, awtomatikong bumabawi kapag nabawasan ang pagkarga. | |
| Short circuit | Sinok, bumabawi pagkatapos maalis ang kundisyon ng fault | ||
| Over Load | Limitahan ang output sa 110% hanggang 150% ng na-rate na kapangyarihan | ||
| Kaligtasan&EMC | Surge | LN:2KV | |
| Makatiis sa Boltahe | I/PO/P: 3000VAC/1min/5mA | ||
| Pamantayang pangkaligtasan | EN61347, GB19510 | ||
| Paglabas ng EMI | EN55015, EN61000-3-2 | ||
| EMC Immunity | EN61000-4-2, 3, 4, 5, 6, 8, 11; EN61547 | ||
| Ang iba | Temp. | -20℃~50℃ | |
| Imbakan Temp.; Halumigmig | -40℃~85℃, 20-90%RH | ||
| Tc | 85 ℃ | ||
| materyal | PC | ||
| Rating ng IP | IP20 | ||
| Habang buhay | 50,000h@tc:85℃ | ||
| Kundisyon ng Warranty | 5 taon | ||
| Lumipat ng Ikot | >25,000 beses | ||
| Laki ng Pag-iimpake | Netong timbang: 460g±5%/PCS; 20PCS/Carton; 10.5kg±5%/Carton; Sukat ng karton: 254*233*219mm(L*W*H) | ||
| Dimensyon | 295*40*32mm(L*W*H) | ||
LCP75T-1H24V
| Modelo | LCP75T-1H24V | ||
| Input | Kahusayan | 88%@220VAC, Buong pagkarga | |
| Boltahe | 220VAC-240VAC | ||
| Dalas | 50/60Hz | ||
| Power Factor | >0.98@230VAC, Buong load | ||
| Kasalukuyan | 0.43Amax@230VAC, Buong load | ||
| Dimming Voltage Range | 40-240VAC | ||
| Inrush Current | Malamig na simula, 19.4A(twidth=700us sinusukat sa 50% Ipeak@230VAC | ||
| Output | Kasalukuyan/Boltahe/Power | 3.125A/24VDC/75W | |
| Walang boltahe ng output ng load | 24VDC±5% | ||
| Channel | 1 | ||
| Kasalukuyang Pagpaparaya | ±3% | ||
| I-on ang Oras ng Pagkaantala | <1s, sa 230Vac | ||
| Function | Dimming Mode | Triac | ELV |
| Proteksyon | Over load | Kapag lumampas ang boltahe ng output, bumababa ang kasalukuyang output at, awtomatikong bumabawi kapag nabawasan ang pagkarga. | |
| Short circuit | Sinok, bumabawi pagkatapos maalis ang kundisyon ng fault | ||
| Sobrang boltahe | Limitahan ang output sa 110% hanggang 150% ng na-rate na kapangyarihan | ||
| Kaligtasan&EMC | Surge | LN:2KV | |
| Makatiis sa Boltahe | I/PO/P: 3000VAC/1min/5mA | ||
| Pamantayang pangkaligtasan | EN61347, GB19510 | ||
| EMI emission | EN55015, EN61000-3-2 | ||
| EMC Immunity | EN61000-4-2, 3, 4, 5, 6, 8, 11; EN61547 | ||
| Ang iba | Temp. | -20℃~50℃ | |
| Imbakan Temp.; Halumigmig | -40℃~85℃, 20-90%RH | ||
| Tc | 85 ℃ | ||
| materyal | PC | ||
| Rating ng IP | IP20 | ||
| Habang buhay | 50,000h@tc:85℃ | ||
| Kundisyon ng Warranty | 5 taon | ||
| Lumipat ng Ikot | >25,000 beses | ||
| Laki ng Pag-iimpake | Netong timbang: 460g±5%/PCS; 20PCS/Carton; 10.5kg±5%/Carton; Sukat ng karton: 254*233*219mm(L*W*H) | ||
| Dimensyon | 295*40*32mm(L*W*H) | ||
