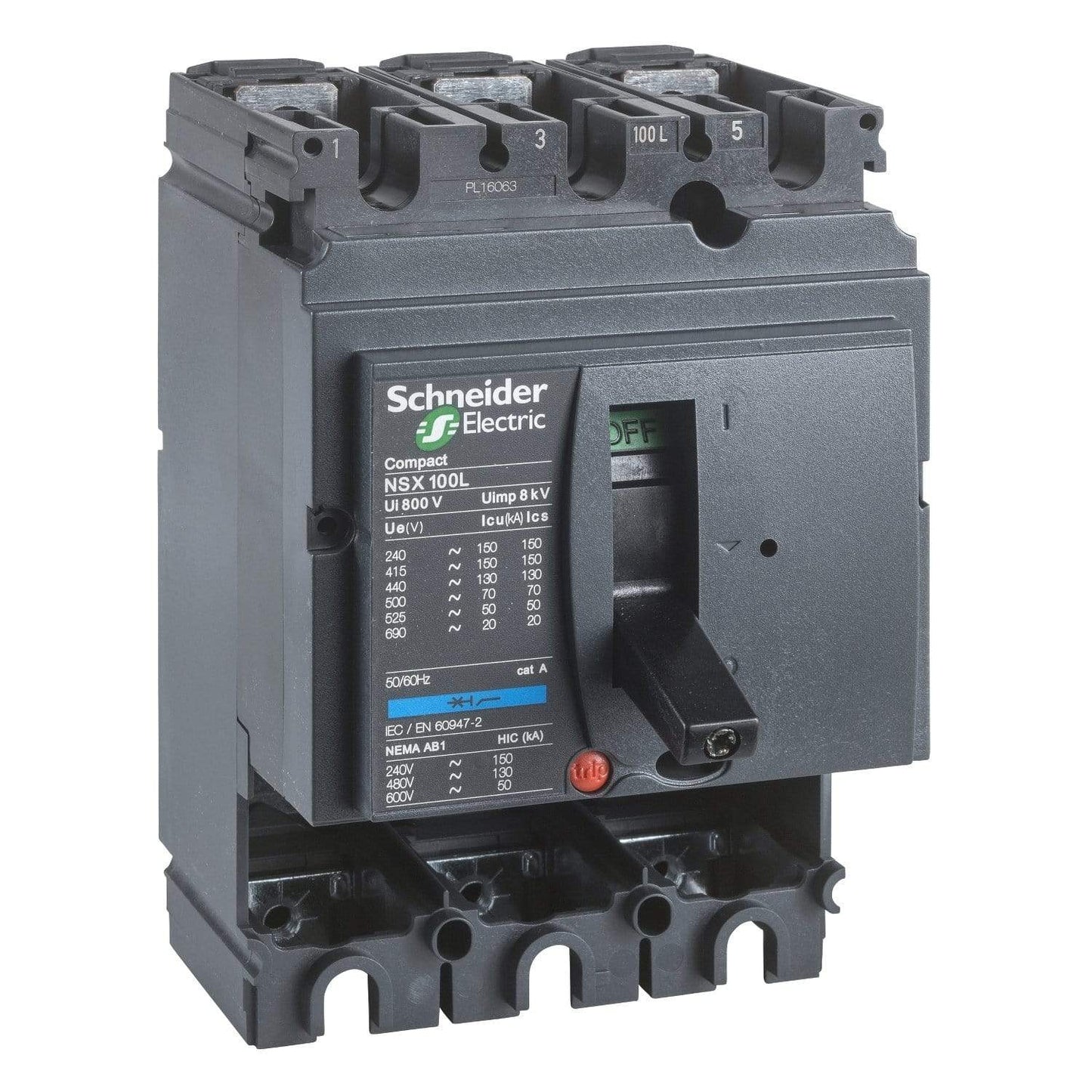

SCHNEIDER NSX100L Basic Frame Circuit Breaker
SCHNEIDER NSX100L Basic Frame Circuit Breaker
SKU:NSX100L
Regular na presyo
₱23,478.00 PHP
Regular na presyo
₱25,327.00 PHP
Presyo ng pagbebenta
₱23,478.00 PHP
Presyo ng isang piraso
/
per
Ang pagpapadala ay kinakalkula sa pag-checkout.
Hindi ma-load ang availability ng pickup
Para sa datasheet mag-click dito.
| saklaw |
Compact
|
|
|---|---|---|
| hanay ng produkto |
NSX100...250
|
|
| uri ng produkto o bahagi |
Pangunahing frame
|
|
| maikling pangalan ng device |
Compact na NSX100L
|
|
| application ng device |
Pamamahagi
|
|
| pangalan ng circuit breaker |
Compact na NSX100L
|
|
| paglalarawan ng mga poste |
3P
|
|
| uri ng network |
AC
|
|
| dalas ng network |
50/60 Hz
|
|
| [Sa] kasalukuyang na-rate |
100 A sa 40 °C
|
|
| [Ui] rated insulation boltahe |
800 V AC 50/60 Hz na umaayon sa IEC 60947-2
|
|
| Ang [Uimp] na-rate na impulse ay makatiis ng boltahe |
8 kV na umaayon sa IEC 60947-2
|
|
| [Ue] na-rate ang boltahe sa pagpapatakbo |
690 V AC 50/60 Hz na umaayon sa IEC 60947-2
|
|
| paglabag sa code ng kapasidad |
L
|
|
| pagsira kapasidad |
130 kA Icu sa 440 V AC 50/60 Hz na umaayon sa IEC 60947-2
150 kA Icu sa 220/240 V AC 50/60 Hz na umaayon sa IEC 60947-2 150 kA Icu sa 380/415 V AC 50/60 Hz na umaayon sa IEC 60947-2 20 kA Icu sa 660/690 V AC 50/60 Hz na umaayon sa IEC 60947-2 50 kA Icu sa 525 V AC 50/60 Hz na umaayon sa IEC 60947-2 70 kA Icu sa 500 V AC 50/60 Hz na umaayon sa IEC 60947-2 |
|
| Na-rate ng [ICs] ang kapasidad ng pagsira ng serbisyo |
130 kA sa 440 V AC 50/60 Hz na umaayon sa IEC 60947-2
150 kA sa 220/240 V AC 50/60 Hz na umaayon sa IEC 60947-2 150 kA sa 380/415 V AC 50/60 Hz na umaayon sa IEC 60947-2 20 kA sa 660/690 V AC 50/60 Hz na umaayon sa IEC 60947-2 50 kA sa 525 V AC 50/60 Hz na umaayon sa IEC 60947-2 70 kA sa 500 V AC 50/60 Hz na umaayon sa IEC 60947-2 |
|
| kaangkupan para sa paghihiwalay |
Oo alinsunod sa EN 60947-2
Oo alinsunod sa IEC 60947-2 |
|
| kategorya ng paggamit |
Kategorya A
|
|
| antas ng polusyon |
3 na sumusunod sa IEC 60947-1
|
| uri ng kontrol |
I-toggle
|
|
|---|---|---|
| mounting mode |
Nakapirming
|
|
| mounting support |
Backplate
|
|
| nakabaligtad na koneksyon |
harap
|
|
| downside na koneksyon |
harap
|
|
| uri ng proteksyon |
Nang walang proteksyon
|
|
| mekanikal na tibay |
50000 cycle na umaayon sa IEC 60947-2
|
|
| tibay ng kuryente |
10000 cycle 690 V AC 50/60 Hz Alinsunod sa IEC 60947-2
20000 cycle 690 V AC 50/60 Hz In/2 na umaayon sa IEC 60947-2 30000 cycle 440 V AC 50/60 Hz Alinsunod sa IEC 60947-2 50000 cycle 440 V AC 50/60 Hz In/2 na umaayon sa IEC 60947-2 |
|
| pitch ng koneksyon |
35 mm
|
|
| taas |
161 mm
|
|
| lapad |
105 mm
|
|
| lalim |
86 mm
|
| mga pamantayan |
IEC 60947-2
EN 60947-2 UL 508 |
|
|---|---|---|
| mga sertipikasyon ng produkto |
CSA
UL |
|
| IP antas ng proteksyon |
IP40 na sumusunod sa IEC 60529
|
|
| IK antas ng proteksyon |
IK07 na sumusunod sa IEC 62262
|
|
| ambient air temperature para sa operasyon |
-35…70 °C
|
|
| temperatura ng kapaligiran para sa imbakan |
-55…85 °C
|
| Sustainable na katayuan ng alok |
Green Premium na produkto
|
|
|---|---|---|
| EU RoHS Directive |
Sumusunod
Deklarasyon ng EU RoHS |
|
| Walang mercury |
Oo
|
|
| Impormasyon sa pagbubukod ng RoHS | ||
| Regulasyon ng RoHS ng China |
Deklarasyon ng China RoHS
Produkto sa labas ng China RoHS saklaw. Pagpapahayag ng sangkap para sa iyong impormasyon |
|
| Pagbubunyag sa Kapaligiran | ||
| Profile ng Circularity | ||
| WEEE |
Ang produkto ay dapat na itapon sa mga merkado ng European Union kasunod ng partikular na koleksyon ng basura at hindi kailanman mapupunta sa mga basurahan
|
