Chi tiết kỹ thuật:

Bảng dữ liệu cho PUP10D-1WMC-350

Bảng dữ liệu cho PUP10D-1WMC-700

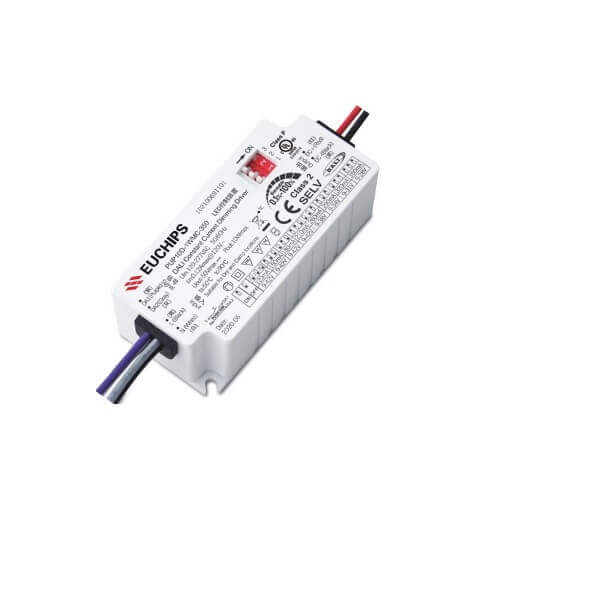

Trình điều khiển DALI CC 10W 120 ~ 350mA

- Model: PUP10D-1WMC-350
- Dòng điện đầu ra: 120/150/180/210/260/290/320/350mA
- Công suất đầu ra: 10W
- Kênh đầu ra: 1

Trình điều khiển DALI CC 10W 350 ~ 700mA

- Model: PUP10D-1WMC-700
- Dòng điện đầu ra: 350/400/450/500/550/600/650/700mA
- Công suất đầu ra: 10W
- Kênh đầu ra: 1

Thông số kỹ thuật

Người mẫu	PUP10D-1WMC-350
Đầu vào	Vôn	120VAC-277VAC
	Tính thường xuyên	50/60Hz
	Hiệu quả	80%@120VAC, Đầy tải
	PF	0,98@120VAC, Đầy tải
	THD (đầy tải)	<10%@120VAC, Đầy tải
	Hiện hành	0,12Amax@120VAC
	Dòng điện khởi động	Khởi động nguội, 30A@120VAC
	Nguồn dự phòng	<1W
đầu ra	Dòng điện/Điện áp/Nguồn điện	120mA/9-42V/5.04W 150mA/9-42V/6.3W 180mA/9-42V/7.56W 210mA/9-42V/8,82W 260mA/9-38V/9,88W 290mA/9-34V/9,86W 320mA/9-31V/9,92W 350mA/9-28V/9,8W
	Kênh	1
	Điện áp đầu ra không tải	Tối đa 58V
	Tính thường xuyên	1KHz Tối thiểuPWM
	Độ chính xác hiện tại	±5% *(120mA ±7%)
	Độ gợn hiện tại của LF (<120Hz)	<3%
Sự bảo vệ	Quá điện áp	Nấc cụt, phục hồi sau khi tình trạng lỗi được loại bỏ
	Quá tải	Nấc cụt, phục hồi sau khi tình trạng lỗi được loại bỏ
	Ngắn mạch	Đóng đầu ra, tự động phục hồi sau khi loại bỏ lỗi
Sự an toàn& EMC	Dâng trào	LN:1KV
	Chịu được điện áp	I/PO/P: 3000VAC/1 phút/5mA; I/P-Gnd: 1500VAC/1 phút/5mA; O/P-Gnd: 500VAC/1 phút/5m
	Tiêu chuẩn an toàn	UL8750/UL1310/CSA25013,CSA loại P
	Phát thải EMC	EN50515, EN61000-3-2 Loại C, IEC61000-3-3
	Miễn dịch EMC	FCC loại B(120V)/loại A(277V)
Chức năng	Loại mờ	DALI/Chạm DIM (Đẩy DIM)
	Phạm vi mờ	Giảm độ sáng 0,1%-100%
Người khác	Kích thước	75*35*26.5mm(L*W*H)
	Thông tin gói	Tây Bắc: 96g±5%/CHIẾC; 100 CÁI/Thùng; 10,1kg±5%/thùng; Kích thước thùng carton: 398x210x208mm(L*W*H)
	Đánh giá IP	IP20
	Nhiệt độ làm việc.	-20oC~50oC
	tc	90oC
	Độ ẩm tương đối	20~90% RH
	Cả đời	50.000h@tc:85oC
	Vật liệu	máy tính
	Chuyển đổi chu kỳ	> 25.000 lần

Thông số kỹ thuật

Người mẫu	PUP10D-1WMC-700
Đầu vào	Vôn	120VAC-277VAC
	Tính thường xuyên	50/60Hz
	Hiệu quả	79%@120VAC, Đầy tải
	PF	0,98@120VAC, Đầy tải
	THD (đầy tải)	<10%@120VAC, Đầy tải
	Hiện hành	0,12Amax@120VAC
	Dòng điện khởi động	Khởi động nguội, 30A@120VAC
	Nguồn dự phòng	<1W
đầu ra	Dòng điện/Điện áp/Nguồn điện	350mA/2-21V/7,35W 400mA/2-21V/8.4W 450mA/2-21V/9,45W 500mA/2-20V/10W 550mA/2-18V/9.9W 600mA/2-16V/9.6W 650mA/2-15V/9,75W 700mA/2-14V/9,8W
	Kênh	1
	Điện áp đầu ra không tải	Tối đa 58V
	Tính thường xuyên	1KHz Tối thiểuPWM
	Độ chính xác hiện tại	±5%
	Độ gợn hiện tại của LF (<120Hz)	<3%
Sự bảo vệ	Quá điện áp	Nấc cụt, phục hồi sau khi tình trạng lỗi được loại bỏ
	Quá tải	Nấc cụt, phục hồi sau khi tình trạng lỗi được loại bỏ
	Ngắn mạch	Đóng đầu ra, tự động phục hồi sau khi loại bỏ lỗi
Sự an toàn& EMC	Dâng trào	LN:1KV
	Chịu được điện áp	I/PO/P: 3000VAC/1 phút/5mA; I/P-Gnd: 1500VAC/1 phút/5mA; O/P-Gnd: 500VAC/1 phút/5m
	Tiêu chuẩn an toàn	UL8750/UL1310/CSA25013,CSA loại P
	Phát thải EMC	EN50515, EN61000-3-2 Loại C, IEC61000-3-3
	Miễn dịch EMC	FCC loại B(120V)/loại A(277V)
Người khác	Loại mờ	DALI/Chạm DIM (Đẩy DIM)
	Phạm vi mờ	Giảm độ sáng 0,1%-100%
	Kích thước	75*35*26.5mm(L*W*H)
	Thông tin gói	Tây Bắc: 96g±5%/CHIẾC; 100 CÁI/Thùng; 10,1kg±5%/thùng; Kích thước thùng carton: 398x210x208mm(L*W*H)
	Đánh giá IP	IP20
	Nhiệt độ làm việc.	-20oC~50oC
	tc	90oC
	Độ ẩm tương đối	20~90% RH
	Cả đời	50.000h@tc:85oC
	Vật liệu	máy tính
	Chuyển đổi chu kỳ	> 25.000 lần
